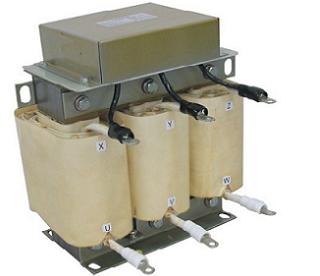

正弦波滤波器

产品概述

 在PWM变频器驱动下，其开关频率范围在2－8KHz之间仍提供正弦波输出电压。在变频器驱动应用中，可以有效的抑制高频损耗及dv/dt射频干扰，改善电机的性能和寿命，使电机和变频器的线缆延长至500米，最长可达3千米。

产品应用

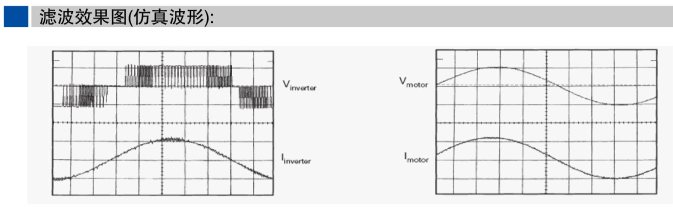

1.将变频器输出的PWM波转换成正弦波

2.降低电机的涡流损耗以及电机噪声

3可在变频器与电机间使用更长的电缆联线

4.减少输出电缆上和电机中的脉冲电流，延长电机寿命

5.减小对外的辐射，在一定场合可以使用非屏蔽电缆，降低对现场布线的要

6.有效防止高dv/dt、过电压、电机过热和涡流损耗造成的电机提前损坏

技术规格

 1.        额定工作电压：220VAC－1140VAC 50/60HZ

2.        额定工作电流：5A－1600A

3.        抗电强度：铁芯－绕组3000VAC/50HZ/5mA/10S无飞弧击穿（工厂测试）

4.        绝缘电阻：铁芯－绕组1000VDC绝缘阻值≥100MΩ

5.        电抗器噪音：≤65dB（与电抗器水平距离点1米测试）

6.        防护等级：IP00－IP22

7.        绝缘等级：F级、H级

8.        最大电流：1.5*额定电流，持续60S

9.        压降：8%－12%

10.     电压谐波畸变失真THD≤5%  空载电流≤8%

11.     温升：≤80K

12.     使用环境条件：－10～+45℃额定值不会降低，最可达+55℃。在45℃以上，每升高1℃，额定电流降低2%

海拔高度不超过2000米      运行环境温度－25℃～+45℃，相对湿度不超过90%

周围无有害气体，无易燃易爆物品；应有良好的通风条件

13.     执行标准：

IEC289：1987电抗器

GB10229－88电抗器（eqv IEC289：1987）

JB9644－1999半导体电气传动用电抗器

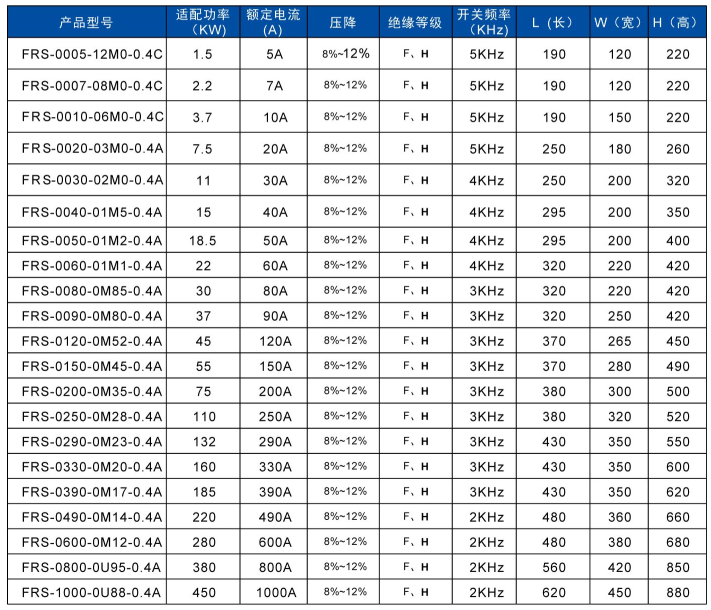

正弦波滤波器尺寸
