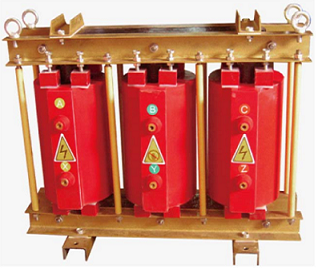

串联电抗器 解谐电抗器

  • 产品简介:与过谐型电容器串联组成调谐型无功功率补偿设备,保护电容器,防止谐波放大,吸收部分谐波电流,起一定的滤波作用,串联电抗器的选取要根据系统的谐波频谱,串联电抗器必须和
  • 咨询热线:021-57899261
  • 产品详情

  • 联系我们


    产品概述:

    与过谐型电容器串联组成调谐型无功功率补偿设备,保护电容器,防止谐波放大,吸收部分谐波电流,起一定的滤波作用,串联电抗器的选取要根据系统的谐波频谱,串联电抗器必须和过谐型电容器串联适用。

    产品应用:

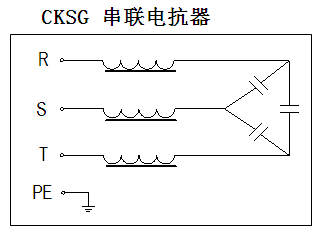

    串联电抗器,它的作用是与功率因数补偿电容器串联。通常有电抗率4.5~6%电抗器,对5 次谐波通常电抗率为6%~7%,对3 次谐波通常电抗率为12~14%。接入串联电抗器,能有效地吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电容器。

    技术规格:

    1.     工作电压:Ф3 / 380VAC-1140VAC

    2.       工作电流:5A-400A

    3.       工作频率:50/60Hz.

    4.       电抗率:6%、7%、14%

    5.       绝缘等级:class F,H

    6.       使用环境:-10…+45 ℃,额定值不会降低

    7.       防护等级:IP00-IP22

    8.       最大电流:1.5×额定电流,持续60S

    9.       噪      音:≤65dB

    10.   温      升:≤85K

    11.   抗电强度:铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

    12.   绝缘电阻:1000VDC绝缘阻值≥100MΩ

    13.   海拔高度不超过2000米。

    14.   运行环境温度-25℃~+45℃,相对湿度不超过90%。

    15.   周围无有害气体,无易燃易爆物品。

    16.   周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

    17.   执行标准:

    IEC289:1987电抗器

    GB10229-88电抗器(eqvIEC289:1987)

    JB9644-1999半导体电气传动用电抗器

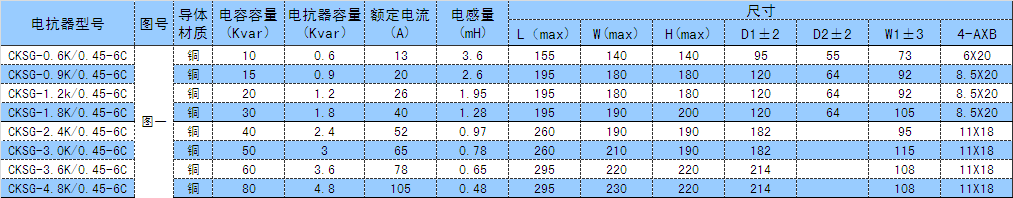

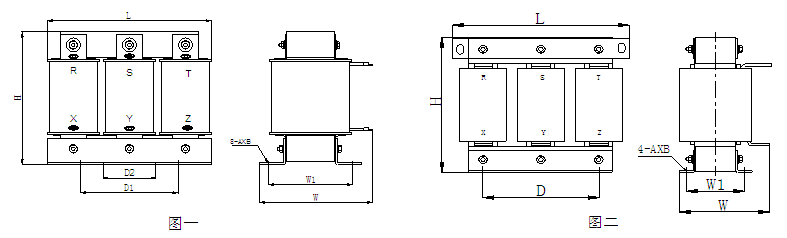

    串联电抗器尺寸图 三相系统电压450VAC铜材质系列  6%电抗器率

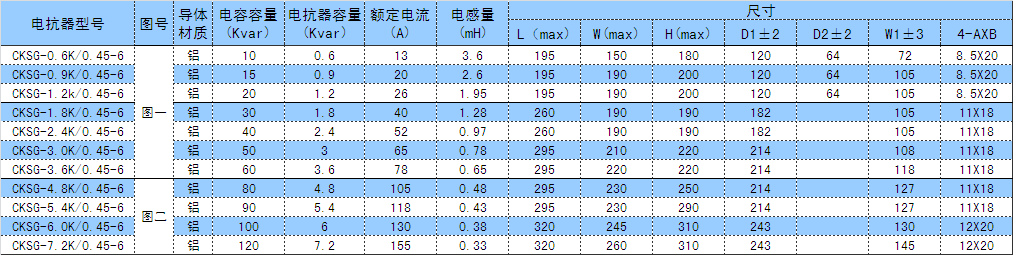

    串联电抗器尺寸图 三相系统电压450VAC铝材质系列  6%电抗器率

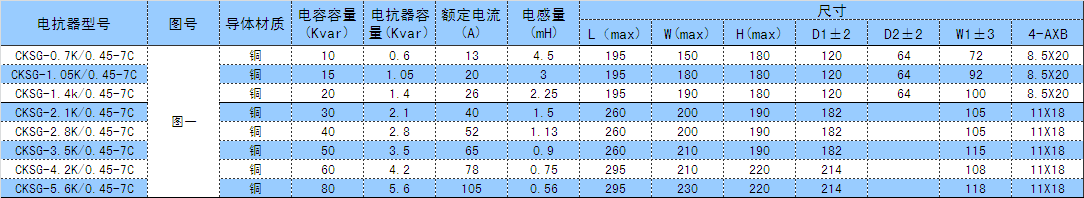

    串联电抗器尺寸图 三相系统电压450VAC铜材质系列  7%电抗器率

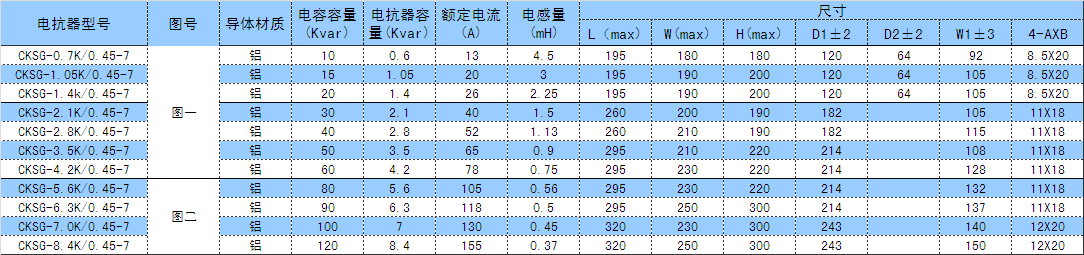

    串联电抗器尺寸图 三相系统电压450VAC铝材质系列  7%电抗器率

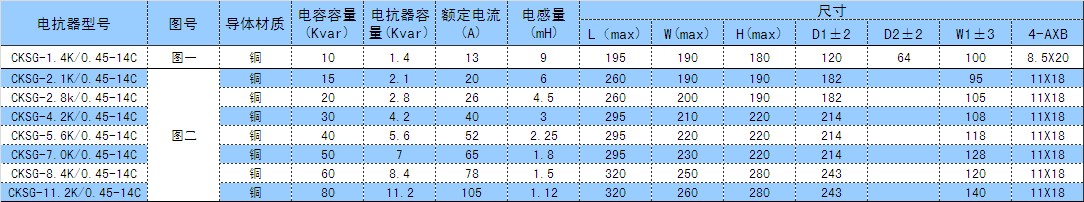

     串联电抗器尺寸图 三相系统电压450VAC铜材质系列  14%电抗器率

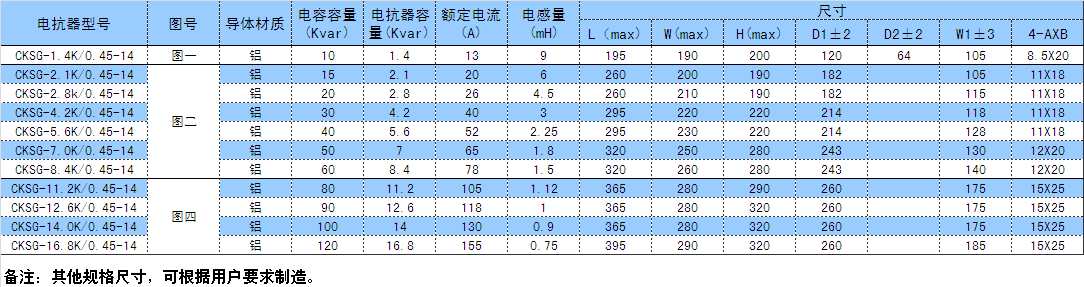

    串联电抗器尺寸图 三相系统电压450VAC铝材质系列  14%电抗器率

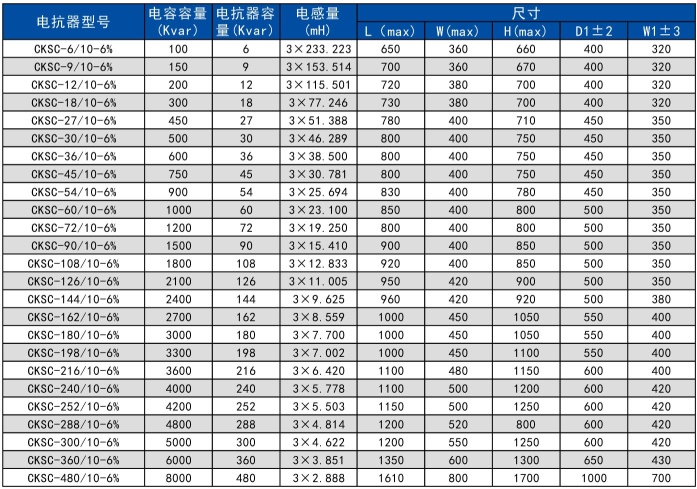

    串联电抗器尺寸图 三相系统电压10KVAC系列  6%电抗器率


    备注:其他规格尺寸,可根据用户要求制造。



    注解:6%7%电抗率主要都是对5  7次谐波的抑制与吸收起到重要作用的,更好提高功率因素,  在现场的实际经验中发现 7%的针对有些场合,效果更加明显。 电抗率是电抗器的重要参数,而电抗率的大小将直接影响它的作用与系统的安全。为能合适的选用电抗率,必须了解电容器接入处电网存在谐波的背景。只有通过实测各次谐波后,才能使用电容器与之串联的电抗器相匹配。(1)补偿电容器接入处的背景谐波为三次,而且含量已超过或接近标准时,宜选用12%的串联电抗器。(2)补偿电容器接入处的背景谐波为3次和5次为主,而且两者含量均较大,宜选用12%4.5%~6%两种电抗率混装方式的串联电抗器,以保证抑制3次谐波放大为前提。该方案优点比全部采用串联12%方案可降低无功损耗。(3)当补偿电容器接入处的背景谐波为3次为主,并含有5次以上谐波,但含量较少,可选用

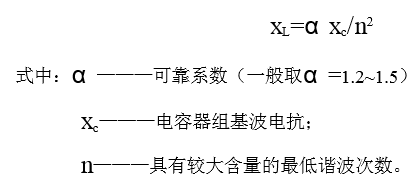

    0.1%~1%的电抗器。(4)当补偿电容器接入处的背景谐波以3次和5次为主,但3次谐波含量较少,而5次谐波含量已超过或接近标准值,应选用5%~6%的电抗器。(5)当补偿电容器接入处的背景谐波为5次及以上时,而且5次谐波含量较大,应选用6%的串联电抗器。(6)当补偿电容器接入处电网含有多种谐波成分,并且含量都较大时,串联单抗器电抗率可按下式确定。此时该电容支路对于较大含量的各次谐波均不会产生放大作用。




    一、接入串联电抗器,电容器 电压升高系数- K=1 d 1K= 6% 1.06 10.06 1-d =即运行电压升高6%,工作电流也随之大约6%。运行经验认为,装有串联电抗器的电容器容量占2/3及以上时,则不会产生谐波谐振,能有效地吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电容器。



    二、结构特点
    1.
    该电抗器分为三相和单相两种,均为铁心干式。
    2.
    铁芯采用优质低损耗进口冷轧取向硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。
    3.
    线圈采用H级或C级漆包扁铜线绕制,排列紧密且均匀,外表不包绝缘层,具有极佳的美感且有较好的散热性能。
    4.
    电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程,采用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。
    5.
    电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保具有较好的滤波效果。
    6.
    外露部件均采取了防腐蚀处理,引出端子采用冷压铜管端子。
    7.
    该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,可与国外知名品牌相媲美。

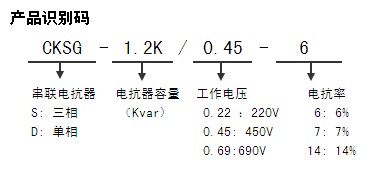

     配套瓦蓝科技串联电抗器时需提供参数:系统电压、电容容量和电抗值比率(电抗率)
