APF有源滤波器 充电桩电抗器

  • 产品简介:APF专用电抗器适用于有源滤波器装置,滤除谐波及高次谐波同时还可以限制电力系统合闸涌流
  • 咨询热线:021-57899261
  • 产品详情

  • 联系我们

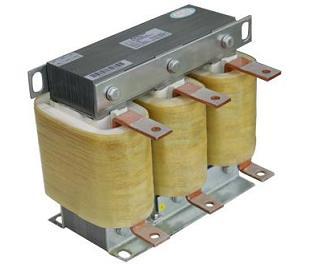

    APF有源滤波器 无功补偿电抗器 APF电抗器 充电桩电抗器

    产品概述:APF专用电抗器适用于有源滤波器装置,滤除谐波及高次谐波同时还可以限制电力系统合闸涌流。
    产品特点:
    1.
    该电抗器分为三相和单相两种,均为干式铁芯
    2.
    铁芯采用低损耗0.23优质硅钢片,芯柱气隙分布均匀,气隙     采用环氧层压玻璃布板做间隙,以保证电抗器气隙在运行过程     中不发生变化。
    3.
    电抗器装配过程中,所有夹件经过防腐蚀处理,关键夹件采用无磁材料,并经过预烘-真空浸漆-热烘
    固化这一流程,使电抗器线圈及铁芯牢固成为一体,大大减少了运行时所产生的温升及噪音,有效提
    高了电抗器品质因数及滤除谐波的效果。
    产品简介和参数

    额定工作电压:380V690V1140V

    额定工作电流:30A500A/40℃

    抗电强度:铁芯-绕组3000VAC/50Hz/5mA/60s无飞弧击穿(工厂测试)

    绝缘电阻:1000VDC绝缘阻值≥100MΩ

    电抗器噪音:<65dB(与电抗器水平距离点1米测试)

    防护等级:IP00

    耐压测试:3000VDC 60

    基波频率:0-50Hz

    开关频率:10KHz20KHz

    绝缘耐热等级:H

    电抗器能在工频加谐波电流不大于1.5倍额定电流下长期运行。

    产品执行标准:GB1094.6电抗器
                     JB9644-1999
    半导体电气传动用电抗器
    使用环境

    环境:室内安装,建议安装海拔高度不超过2000m(更高海拔需降容使用)

    环境温度:-20℃40℃

    相对湿度不得超过90%

    周围无有害气体,无易燃易爆物品。

    周围环境应有良好的通风条件,柜内应加装通风设备。

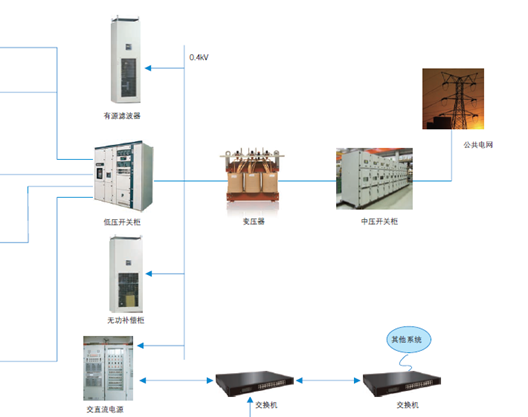

    配电系统:配电变压器 中低压开关柜有源滤波器 交直流控制电源

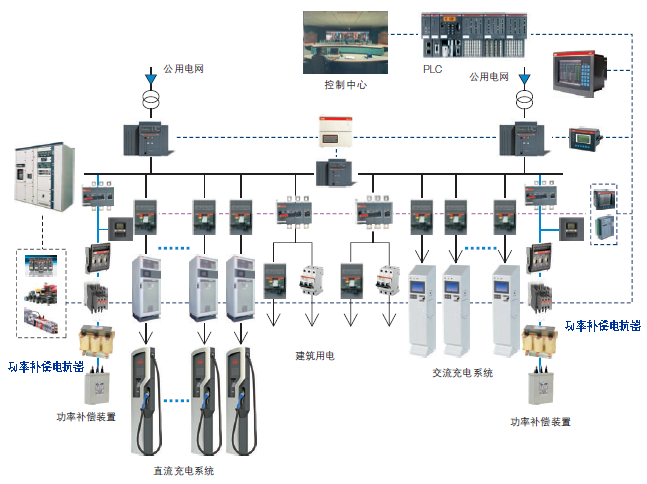

    电动汽车充电桩配电抗器方案

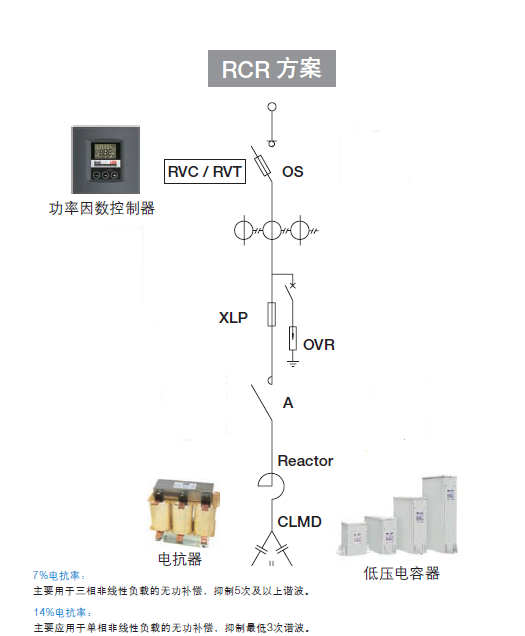

    无功补偿方案RCR 方案:具有消谐和保护电容功能


    具体规格参数可根据不同工况定制
