谐波滤波器
- 产品简介：谐波滤波器 又叫谐波抑制器 产品概述： 利用电磁感应及电抗器原理，专业开发，选用高性能的滤波电容器串联高线性度的滤波装置，组合成滤波补偿系统，在吸收系统中主要的谐波分
- 咨询热线：021-57899261
-
产品详情
联系我们

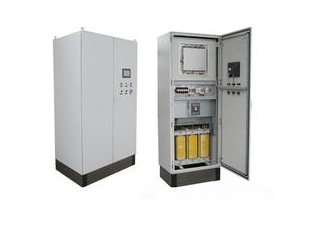

谐波滤波器
又叫谐波抑制器
产品简述1：
1.与传统无源滤波器相比，HFL系列产品体积更小，谐波抑制能力更强
2.当连接在变频器前端，经谐波滤波器滤波后总谐波电流小于满负载时基波电流的10%
3.效率大于98%，功率可到250KW，无源谐波滤波器提供了谐波解决方案
4.作为独立选项，易于安装到现有机柜内
5.该系列滤波器与品牌变频器做过精心匹配，适合多种电机控制方式，确保系统稳定工作，不会对电网产生任何不良影响
技术规格：
1. 额定工作电压：AC380V~480V
2. 频率：50Hz
3. 过载能力：1.6倍、60S
4. 绝缘等级：过压类别III符合EN61800-5-1
5. 满载效率：大于98%
6. 冷却方式：AN
7. 谐波滤波效果：满载条件下，滤波器输入端的总谐波电流畸变率THID≤10%,背景电压THUD≤2%
8. 空载电流：小于额定电流的25%
9. 运行环境温度－25℃～+45℃，相对湿度不超过90%
10. 海拔高度不超过2000米
11. 产品执行标准：IEEE519GB/T 14549-1993

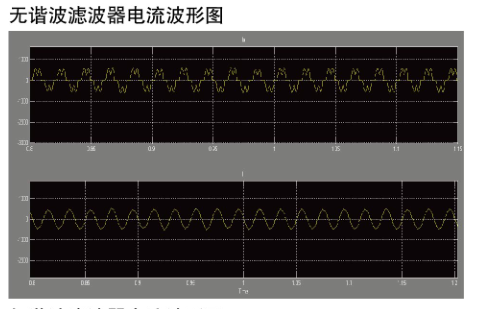

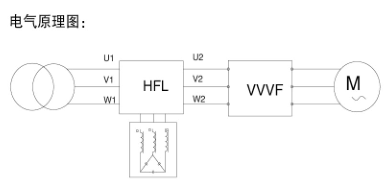

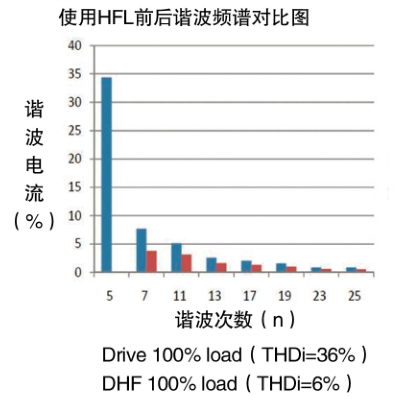

原理图和滤波效果图（仿真波形）
产品简述2：
利用电磁感应及电抗器原理，专业开发，选用高性能的滤波电容器串联高线性度的滤波装置，组合成滤波补偿系统，在吸收系统中主要的谐波分量的同时，补偿无功功率。将动态无功补偿，滤波功能熔为一体，可以快速跟随负荷变化，具有抑制电流波动，吸收电网谐波和补偿无功功率三个主要功能。
产品应用：
1用电负载（马达）额定电流为选型依据，谐波滤波器的额定电流大于等于负载电流的1.1倍为佳；
2负载的额定工作电流和实际工作电流，不能超过谐波滤波器的额定工作电流；
3负载的负载率，如果负载率偏低，会影响谐波滤波器效果，请在选型时提供负载率数据；
4负载设备的额定工作电压和电源频率，是否满足谐波滤波器的电源要求；
5谐波滤波器安装环境，符合谐波滤波器使用环境要求；
6提供负载的功率因数，以便加装合适的电容器，使功率因数达到最佳。
技术规格：
电压等级：三相三线额定电压380V，允许偏差±10%
频 率：50±5(Hz)
谐波治理：满载谐波电流THD<10%，谐波次数2n-1=1～40
谐波电压：THD<5%
滤波效果：符合IEC61000，GB/T14549-93
功率因素：COSФ>0.9
运行温度：-10～+50（℃）
储存温度：-40～+65（℃）
环境湿度：0～98(%），不凝露 海拔高度：<2000M 结 构：标准结构，落地安装，或客户定制（可选） 绝缘等级：H级 容 量：7.5～630(KW) 超载能力：超载120%额定值正常工作30分钟 安装方式：单独安装、配套安装、或客户定制（可选），谐波滤波器周围留出100mm的散热空间 上海瓦蓝电子科技有限公司WL 0086-(21)57899261
