BC1大功率瓷盘圆盘可调电阻器滑动变阻器线绕电
- 产品简介：适用于电压不超过500伏的工业电气设备中作电压、电流调节和交直流发电机电压调整及直流电动机转速调节之用。变阻器采用康铜线或镍铬线作为电阻材料绕于圆形陶瓷器骨架上
- 咨询热线：021-57899261
-
产品详情
联系我们

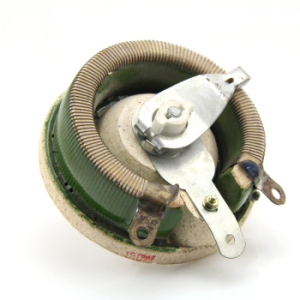

BC1-大功率瓷盘圆盘可调电阻器滑动变阻器线绕电力型可变线绕电阻器
BC系列旋臂滑线式瓷盘变阻器产品概述
适用于电压不超过500伏的工业电气设备中作电压、电流调节和交直流发电机电压调整及直流电动机转速调节之用。变阻器采用康铜线或镍铬线作为电阻材料绕于圆形陶瓷器骨架上，除滑动接触面外用高温釉烧结固定绝缘，中心配以转轴带动刷握和电刷，以转轴带动电刷在电阻体上的滑动从而获得变化的电阻值。瓦蓝科技的可变电阻器可作为变阻器的两个连接（调节刷和单端轨道），变阻器分开启式及保护式二种，其保护式即变阻器加金属防护箱壳，并配以调节手轮。
BC系列旋臂滑线式瓷盘变阻器产品应用
1. 适用于低频交流或直流电气设备中作调节控制电压、电流或可调节的负载电阻等用，教育建模、仿真负载模拟、电源测试、电路负载、变频器、起重、制动、电力、船舶、小家电（搅拌机、搅拌器、风机、电动工具）、工业自动化等机电装备。
2. 马达控制器使用：作为变阻器或电位器来控制马达的速度，由此调整电流的流通量。
3.常用阻值如50W20R 50W50R 100W100R 200W200R 500W10R 500W100R等等。
4.具有分辨能力高、阻值变化范围广、耐热、耐湿、耐磨等特点，适合于机电设备中配套使用。电阻可以随便调节改变。可以多个串联、并联一起使用。
BC系列旋臂滑线式瓷盘变阻器技术规格
1.功率：25W-3000W; 常见阻值：5Ω-10KΩ，公差为K±10%，更小公差可特定
2.变阻器极限工作电压：1000V：绝缘电压 2500V
3.变阻器温升：25-100W的≤300K；≥150W 的 ≤350K
4.滑动行程：25-50W的280± 5 ° ； ≥100W的300± 5 °
5.阻律规律，线性偏差：在整个行程内，阻律变化成直线型规律，线性偏差不大于±10%
6.变阻器控制轴在不小于90%的行程内转动5000周，变阻器应无可见损伤

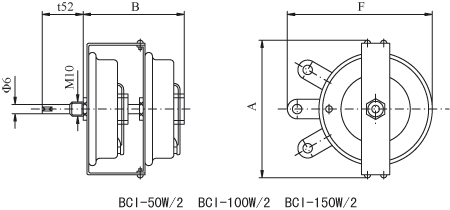

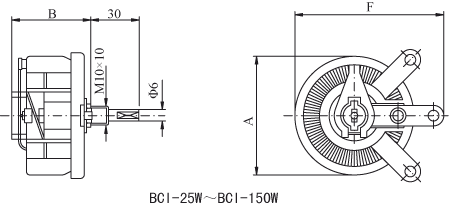

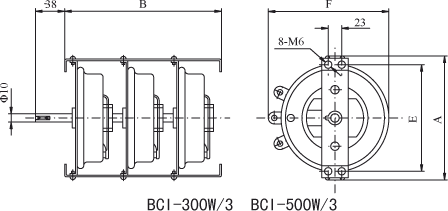

BC系列旋臂滑线式瓷盘变阻器尺寸参考图
型号功率(w) | A | B | F |
BC1-25W | 44 | 43 | 50 |
50 | 66 | 43 | 75 |
100 | 84 | 43 | 95 |
150 | 106 | 48 | 120 |
300 | 170 | 74 | 180 |
500 | 210 | 60 | 230 |
BC1-50W/2 | 80 | 100 | 75 |
100W/2 | 97 | 112 | 95 |
150W/2 | 135 | 120 | 120 |
300W/2 | 175 | 165 | 180 |
500W/2 | 220 | 165 | 230 |
BC1-150W/3 | 170 | 220 | 120 |
300W/3 | 175 | 275 | 180 |
500W/3 | 220 | 275 | 230 |
圆盘变阻器可定制同轴单联，同轴双联，同轴三联的，具体联系营运部。
以上内容含有本公司产品：大功率瓷盘圆盘可调电阻器、滑动变阻器、可调盘形电阻器、电力型可变线绕电阻器、可调波纹电阻器、瓷盘可变电阻、BC瓷盘可调电阻、BC瓷盘可调电阻2层（双层）、BC瓷盘可调电阻3层、滑动式变阻器、可调电阻、可变电阻
