电抗器对应的应用场合分析及使用指南

文章出处:未知 人气:发表时间:2014-01-12 10:19

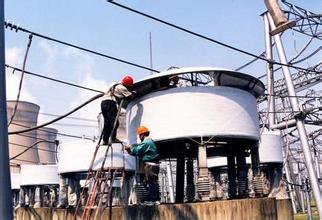

电抗器

作为电抗器行业从业人员,有必要从专业的角度普及下电抗器基础知识及电抗器对应的应用场合分析及使用指南

1 电抗器的作用

1.1 电抗器的限流和滤波作用

   电网容量的扩大,使得系统短路容量的额定值迅速增大。如在500kV变电所的低压35kV侧, 最大的三相对称短路电流有效值已经接近50kA。为了限制输电线路的短路电流,保护电力设 备,必须安装电抗器,电抗器能够减小短路电流和使短路瞬间系统的电压保持不变。 在电容器回路安装阻尼电抗器(即串联电抗器),电容器回路投入时起抑制涌流的作用。同时与电容器组一起组成谐波回路,起各次谐波的滤波作用。如在 500kV变电所35kV无功补偿装置的电容器回路中,为了限制投入电容器时的涌流和抑制电力系统的高次谐波,在35kV电容器回路中必须安装阻尼电抗器,抑制3次谐波时,采用额定电压35kV,额定电感量26.2mH,额定电流350A干式空心单相户外型阻尼电抗器,它与2.52Mvar电容器对3次谐波形成谐振回路,即3次谐波滤波回路。同样,为了抑制5次及以上高次谐波,采用了额定电压35kV,额定电感量9.2mH,额定电流382A单相户外型阻尼电抗器,它与2.52Mvar电容器对5次及以上高次谐波形成谐振回路。起到了抑制高次谐波的作用,需要说明的是,在国家标准《电抗器》 GB10229—88和IEC289—88国际标准中均对阻尼电抗器的使用和技术条件作了规定。但目前国内有些部门将阻尼电抗器称为串联电抗器,严格来讲是不合适的,因为上述标准中均没有串联电抗器这个名称。

1.2 电抗器在无功补偿装置中的作用

   随着我国500kV电力系统的发展,以及电气化铁路和大型钢铁基地的建设,在大型枢纽变电 所中需要安装静止补偿装置的趋势越来越明显。静止补偿装置对负载突变的反映速度快(一般响应时间为0.02~0.04s),具有平滑的无功功率和电压调节特性。因此它能够稳定电力系统电压,有效地补偿电力系统的无功功率系数,抑制电压的波动,维持电力系统处于三相平衡状态,抑制电力系统的次同步振荡。此外安装在电力系统枢纽点的静止补偿装置还能起降低电力系统暂态超压的作用。因此各大电网均要求大中型变电站必须安装电抗器来补偿电容性的无功功率,做到就地补偿,就地平衡,以保证电力系统的安全运行。

   电抗器是无功补偿装置的重要组成部分之一,并联电抗器用来提供感抗值消耗电力系统过剩 的电容性无功功率,这在电力系统初期输送功率较小的时候以及电力系统后期在每日深夜轻负荷的时候都是十分必要的。因为在上述两种情况下,输电线路的无功功率损耗小,由于电容效应,输电线路产生的无功功率大于输电线路消耗的无功功率,在整个电力系统中存在剩余的无功功率(电容性),必须安装并联电抗器来消耗这部分剩余的无功功率,满足电力系统无功平衡的需要,维持电力系统的电压水平。否则电力系统的电压过高,无法安全运行。

   近年来用减少静止补偿装置中晶闸管的数量,来节省整个装置的投资,有尽可能增大电容器 组(简称TSC)容量和并联电抗器组(简称TCR)容量的趋势。在有的静止补偿装置中甚至取消了TSC回路,完全由固定电容器组(简称FC)代替。这样为了保持静止补偿装置具有连续平滑的无功功率和电压调节特性,就需要加大并联电抗器的总容量。因此,电抗器的用量将越来越大。 串联在电容器回路中的阻尼电抗器除起到前面所叙述的限制涌流和高次谐波的作用外,也起 到了无功补偿的作用。


2 电抗器的分类

串联电抗器

串联电抗器是电力系统无功补偿装置的重要配套设备。电力电容器与串联电抗器串联后,能有效地抑制电网中的高次谐波,限制合闸涌流及操作过电压,改善系统的电压波形,提高电网功率因数,对电力电容器及其它电力设备的安全运行起到了较大的作用。

滤波电抗器

滤波电抗器与并联电容器组串联使用,组成串联谐振回路,滤波除指定的高次谐波。

启动电抗器

在交流异步电动机在额定电压下起动时,初始起动电流是很大的,往往超过额定电流的许多倍,为了减少起动电流,不使对电网造成影响,通常用降低电压的方法来起动交流异步电动机,常用的降压方法是采用电抗器或自藕变压器。

并联电抗器

为了提高远距离输电线路的传输能力和改善线路的运行情况,削弱空载或轻载时长线路的电容效应所引起的工频电压升高,改善沿线电压分布和轻载线路中的无功分布并降低线损,减少潜供电流,加速潜供电弧的熄灭,提高线路自动重合闸的成功率,并联电抗器被广泛应用于电网的远距离输配电项目。

变频器电抗器

适当选配电抗器与变频器配套使用,可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击,同时亦可以减少变频器产生的谐波对电网的污染,并可提高变频器的功率因数。

分裂电抗器

分裂电抗器是一种带中间抽头的特殊空心限流电抗器,用于限制电力线路短路电流。当线路发生短路时,分裂电抗器利用其电抗特性限制线路的短路电流在某一确定的限值内,以利开关设备顺利有效的切除故障。广泛应用于各种发电厂和大型工矿企业的供配电系统等。
