高速电机高频电机运用正弦波滤波器




正弦波滤波器的作用是将变频输出的PWM波转换成正弦波。在高频电机电压为高频率(工作频率基波频率700Hz-1500Hz开关频率斩波频率8KHZ-12KHZ)时,

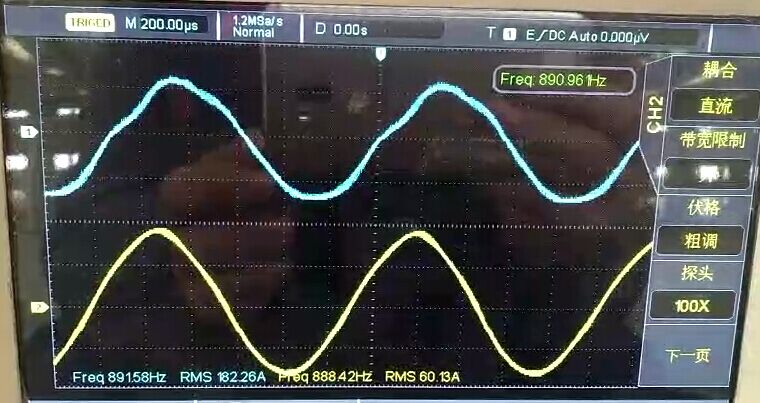

瓦蓝科技的核心技术可以做到将SPWM调制波滤成近似正弦的电压波形,温升控制在国标范围内,滤波器在使用时应保证良好通风;如图:


选择及使用正弦波滤波器的注意事项:

1.延长电机寿命2.保护电机绝缘3.减小电机轴承电流4.增加传输距离5.提高系统可靠性6.应用该滤波器后普通电机可以取代变频电机7. 由于变频器的输出含有高频谐波,增加了动力电缆及电机的损耗;

同时极高的dv/dt会引起数MHz的辐射干扰;如果电机需要长线传输时(电机线缆超过50米),由于行波反射引起电机端电压叠加,使电机绝缘破坏,甚至使电缆爆裂。

8. 对于谐波电流,可以通过改变调制方式,降低谐波分量但并不能完全消除。由dv/dt引起的射频干扰,可以加装dv/dt滤波器,但只能对一定长度的电缆有效,并不适合任意长度的电缆。

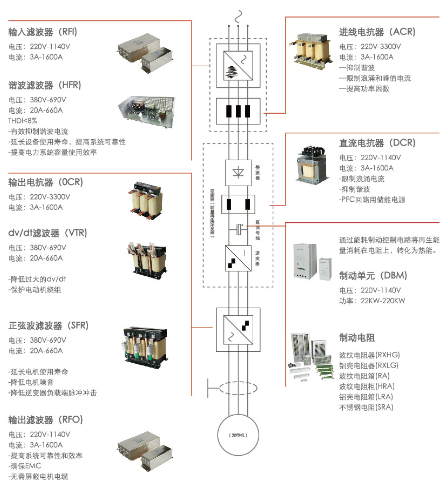

9. 能同时解决以上问题的有效方法使在变频器输出侧加装正弦波滤波器,将SPWM调制波滤成近似正弦的电压波形,正弦波滤波器由高频出相电抗器,RC回路,共模电抗器组成

一般情况下,国产的变频器与负载的距离,超过50米,就必须要加电抗器,如果对变频器输出波形有要求的话,就要加正弦波滤波器;

对于进口变频器来讲,一般情况下,距离超过100米,就要加。这个距离,指的是连线的长度。由于正弦波滤波器的成本比较高,

一般情况下,如无特殊要求,加个变频器专用DV/DT滤波器就够了。瓦蓝科技专业生产的变频器专用DV/DT滤波器,具有DV/DT抑制功能的。DV/DT,就是指的电压变化率,是衡量电压突变的一个指数。

变频传动系统:提升机水泵风机高速高频电机 交流电源:风力发电UPS

正弦波滤波器主要技术规格

额定电压(线-线)UN

380VAC660VAC1140VAC

额定功率(PN)

5kW-250kW(更大功率需定制)

输入电压形式

PWM

适用开关频率

适用变频器载波频率2-12Hz

基波频率

10-60Hz-1500Hz

负载形式

典型电机负载;标准升压变压器;其它特性负载

到电机的最远距离

3000

耐电压

线-外壳3000VAC2

电流过载能力

150%IN1分钟,每小时

电压降

小于10%UN,于50Hz 空载电流小于10%IN

环境温度范围

-25~+50℃

品牌

瓦蓝科技


风电变流器逆变器提供的产品有:变压器 电抗器 电阻器 加热器 单制动元 滤波器  Crowbar电阻器

光伏逆变器提供的产品有: 变压器    滤波电抗器  电阻器  加热器  滤波器

大型电船:电抗器 电阻器  滤波器   变压器

UPS:变压器 电抗器 电阻器

有源滤波器:变压器 电抗器 电阻器

无功补偿控制器:变压器 电抗器 电阻器 加热器

 感性负载  阻性负载:电抗器   电阻器

工业控制:变压器 电抗器 电阻器 加热器 制动单元 滤波器
