EMI滤波器的正确应用及使用效果

EMI滤波器的正确应用及使用效果

随着现代科学技术的飞速发展，电子、电力电子、电气设备应用越来越广泛，它们在运行中产生的高密度、宽频谱的电磁信号充满整个空间，形成复杂的电磁环境。复杂的电磁环境要求电子设备及电源具有更高的电磁兼容性。于是抑制电磁干扰的技术也越来越受到重视。接地、屏蔽和滤波是抑制电磁干扰的三大措施，下面主要介绍在电源中应用EMI滤波器的一些知识。

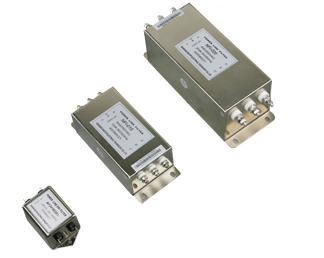

EMI滤波器的作用

变频器及开关电源等设备本身在工作时，都会在电源设备的输入端出现终端噪声，产生辐射及传导干扰，也会进入交流电网干扰其它的电子设备，所以必须采取有效措施加以抑制。在抑制EMI 噪声的辐射干扰方面，电磁屏蔽是最好的方式。而在抑制EMI 噪声的传导干扰方面，采用EMI 滤波器是很有效的手段，当然应配合良好的接地措施。

使用EMI滤波器的作用归纳起来有两点：（1）防止外来电磁噪声干扰电源设备本身控制电路的工作；（2）抑制电源设备本身产生的EMI通过电源线传输到电网，干扰其它敏感设备。

EMI滤波器选型

选用EMI滤波器时，应主要考虑三个方面的指标；首先是电压/电流，其次是插入损耗，最后是结构尺寸。由于滤波器内部一般是经过灌封处理的，因此环境特性不是主要问题。但是所有的灌封材料和滤波电容器的温度特性对电源滤波器的环境特性有一定的影响。

EMI滤波器正确使用方法

滤波器应尽量靠近设备交流电入口处安装，应使未经过滤波器的交流进线在设备内尽量短；

滤波器接地线上有大的电流流过，会产生电磁辐射，应对滤波器进行良好的屏蔽和接地；

滤波器的输入线和输出线不能捆扎在一起，布线时尽量增大其间距离，以减小它们之间的耦合，可加隔板或屏蔽层。

EMI滤波器使用效果

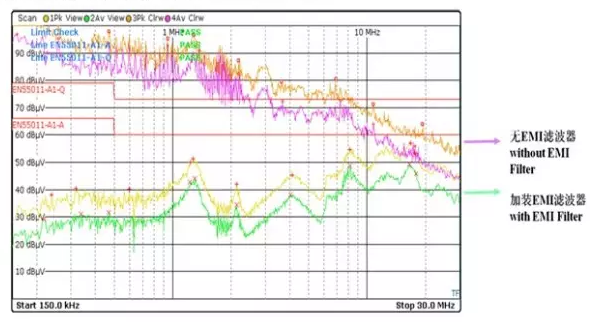

评估EMI滤波器实际效果的最有效方法为传导干扰测试。下图为变频器前端不加EMI滤波器及加EMI滤波器的运行效果对比，可以看出，EMI滤波器能显著抑制变频器运行所产生的高频干扰，使系统满足传导干扰标准。
