电阻器知识介绍
电阻器知识介绍：
Ò电阻，物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电电导体，简称导体。电阻大的物质称为电绝缘体，简称绝缘体 Ò基本介绍 Ò在物理学中，用电阻（Resistance）来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种特性。电阻元件是对电流呈现阻碍作用的耗能元件。 Ò 电阻是所有电子电路中使用最多的元件之一。 Ò 有些物质在低温条件下电阻为零，被称为超导体。 Ò 导体的电阻通常用字母R表示，电阻的单位是欧姆（ohm），简称欧，符号是Ω，1Ω=1V/A。比较大的单位有千欧（kΩ）、兆欧（MΩ）（兆=百万，即100万）。 Ò 换算关系是： Ò 1TΩ=1000GΩ；1GΩ=1000MΩ；1MΩ=1000KΩ；1KΩ=1000Ω （也就是一千进率）

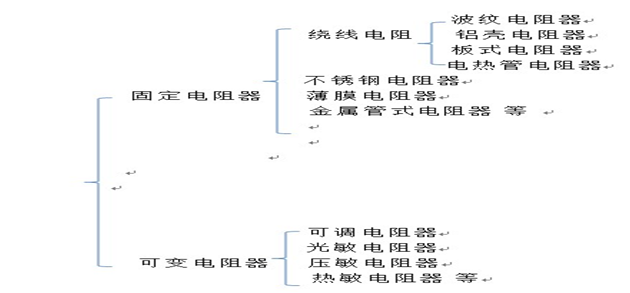

Ò电阻分为可变电阻和固定电阻 Ò固定电阻器：阻值相对定值。 Ò可变电阻器：阻值随外界环境变化而变化。
电阻作用
主要职能就是阻碍电流流过和消耗能量，应用于限流、分流、降压、分压、制动、假性负载与电容配合作滤波器等.
波纹电阻器 (tileblue wl rxhg)

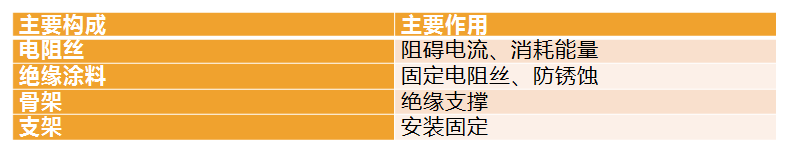

在圆柱形的陶土管上缠绕了波浪状扁带合金电阻丝，并在表面涂覆一层耐高温阻燃绝缘涂层。

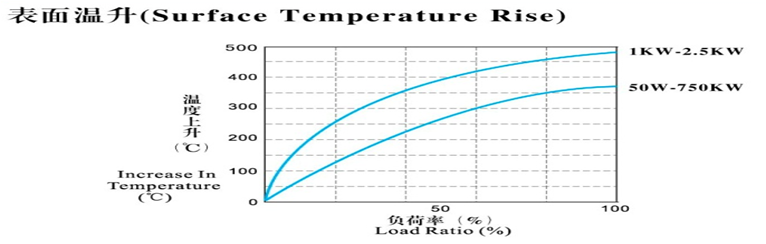

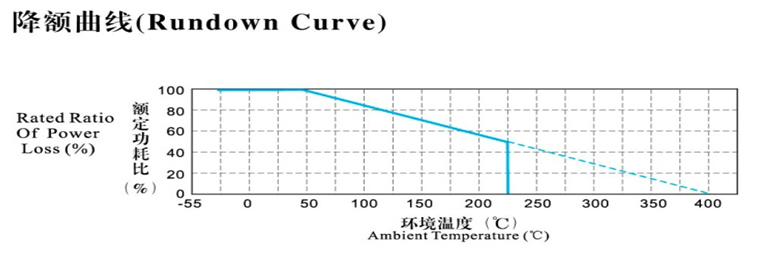

产品特点：
1.额定功率范围：50W~2500W
2.工作电压范围：＜10KV（常规1200V以下，超过1200V，需要更改设计）
3.阻值范围：1Ω~10KΩ
4.耐压范围：AC20KV以下(常规AC 3000V)
5.IP等级：IP00
6.振动等级：1 g
7.温漂范围：＜200PPM/℃
8.载流体材料:OCr25Al5(常规)/ Cr20Ni80
9.优势：成本低，高电压工作
10.劣势：抗振动性能稍差
波纹电阻箱(tileblue wl BRU)
箱体使用镀铝板材料，耐火性能好，箱体开孔率高，散热性能好。钢排单侧出线，提高使用安全性。电阻使用波纹电阻器。
产品特点：
1.额定功率范围：2.4KW~20KW
2.工作电压范围：＜3KV（常规800V以下，超过800V，需要更换材料）
3.阻值范围：1Ω~1KΩ
4.耐压范围：AC5000V以下(常规AC 3000V)
5.IP等级：IP00~IP23
6.振动等级：0.5g
7.温漂范围：＜200PPM/℃
8.载流体材料:OCr25Al5(常规)/ Cr20Ni80
9.优势： 无引线结构及镀铝板箱体
10.劣势：短时制动用，不可长时间满额或过载工作。
波纹电阻柜(tileblue wl PRU)
由波纹电阻器组合而成的电阻柜，适用于大功率，大电流的制动设备 Ò Ò产品特点： Ò1.额定功率范围：20KW~200KW Ò2.工作电压范围：＜10KV（常规1200V以下，超过1200V，需要更换结构） Ò3.阻值范围：1Ω~100Ω Ò4.耐压范围：AC20KV以下(常规AC 3000V) Ò5.IP等级：IP00~IP23 Ò6.振动等级：0.5g Ò7.温漂范围：＜200PPM/℃ Ò8.载流体材料:OCr25Al5(常规)/ Cr20Ni80 Ò9.优势： 工作电压可做较高 Ò10.劣势：短时制动用，不可长时间满额或过载工作，抗振性稍差。
铝壳电阻器(tileblue wl rxlg)

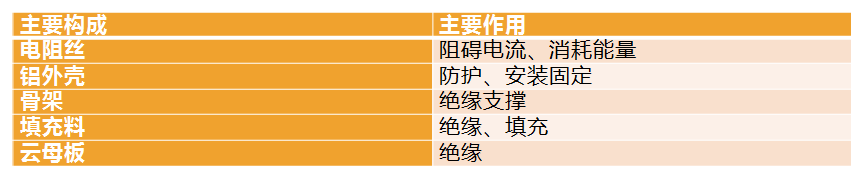

电阻丝缠绕在椭圆形莫来石管上，并封装在铝合金外壳内部，防护等级高，但是不适宜长时间工作。
产品特点：
1.额定功率范围：60W~2000W
2.工作电压范围：＜2KV（常规800V以下，超过800V，需要更换材料）
3.阻值范围：1Ω~10KΩ(120W以下使用小电阻，最大到120KΩ)
4.耐压范围：AC4000V以下(常规AC 3000V)
5.IP等级：IP00~IP54
6.振动等级：1.5g
7.温漂范围：＜200PPM/℃
8.载流体材料:OCr25Al5(常规)/ Cr20Ni80
9.优势：防护等级高
10.劣势：工作电压不高，不可长时间满额或过载工作。
电阻材料介绍
铜镍、康铜适用于低阻值的绕线电阻，但要考虑工况、使用温度
镍铬丝适用于湿度大、需要防腐蚀的场合使用
常用陶瓷材料(绕线骨架)特性
陶土材料耐热冲击性能较好，但是吸湿性较强，在湿度较大的场合不适宜使用，从经济的角度考虑，满足性能要求可以使用莫来石管；
电气连接方式及常用公式

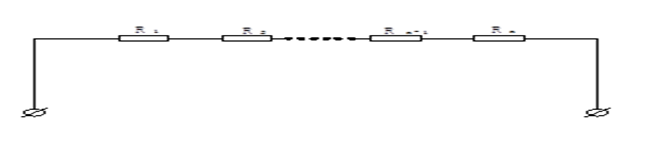

1.串联电路
在串联电路中，在干路（主路）上的电阻等于在各支路（分路）上的电阻之和R=R’+R”……

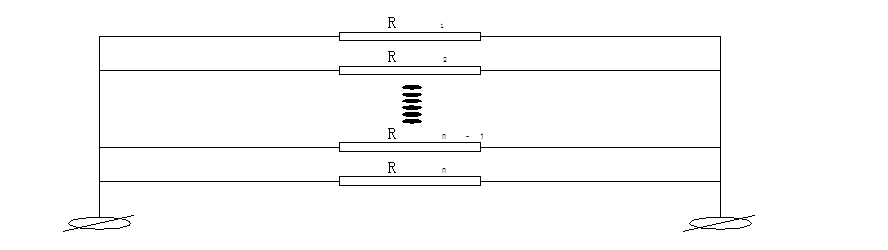

2.并联电路
在并联电路中，在干路上的电阻的倒数等于在各支路上的电阻的倒数之和
1／R=1／R’+1／R”……

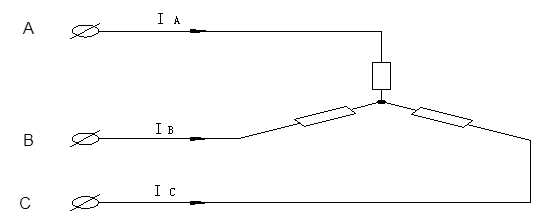

3.星形电路
三相对称负载
相电流=线电流
相电压=³√线电压
4.三角形电路
三相对称负载
相电压=线电压
线电流=³√相电流压
电阻常用计算公式
欧姆定律：
I=U/R U=IR R=V/I
功率计算：
P=UI=U2/R=I2R
能量计算：
Q= I2RT=U2/RT
阻值计算：
R=ρL/S
ρ——制成电阻的材料电阻率，国际单位制为欧姆•米（Ω•m） ；
L——绕制成电阻的导线长度，国际单位制为米（m）；
S ——绕制成电阻的导线横截面积，国际单位制为平方米（㎡） ；
R ——电阻值，国际单位制为欧姆（Ω）。
ρ叫电阻率：某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。是描述材料性质的物理量。
热容计算：
Q=CMΔT
Q——吸收能量，国际单位制为焦耳J ；
C——比热容，国际单位制千焦/克·开kJ/kg·℃ ；
M——质量，国际单位制千克kg
ΔT——温升，国际单位制摄氏度℃
电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。
Ò额定电压 Ò是指电气设备长时间工作时所允许的电压。 Ò工作电压 Ò是指电气设备工作时所加载的电压。 Ò介电强度(耐压) Ò是一种材料作为绝缘体时的电强度的量度。它定义为试样被击穿时，单位厚度承受的最大电压，表示为伏特每单位厚度。物质的介电强度越大，它作为绝缘体的质量越好。 Ò电阻率 Ò是用来表示各种物质电阻特性的物理量。某种材料制成的长1米、横截面积是1平方毫米的在常温下（20℃时）导线的电阻，叫做这种材料的电阻率 Ò温漂 Ò电阻阻值随温度变化的量。单位 ：ppm/℃ ppm:1/1000000 Ò例：SUS 304 温漂1400 ppm/℃，一不锈钢电阻 阻值1Ω,室温20℃，工作时温度400度。工作时阻值是：1+（400-20）*1400/1000000=1.532(Ω) Ò 温漂计算： ÒP= [(R2-R1)/（T2-T1）]*1000000 ÒR1：初始阻值 R2：T2时的阻值 T1：初始温度 α1: T2温度时的温度系数 T2:截止温度 P：温漂（ppm/℃） ppm:1/1000000 Ò 电阻的温度系数 ÒRt=RCt ÒCt:温度为t时的电阻温度修正系数 ÒR:室温时的阻值 ÒRt：温度为t时的阻值
具体数据还需结合不同工况变动
