BC1-大功率瓷盘圆盘可调电阻器滑动变阻器线绕电力型可变线绕电阻器

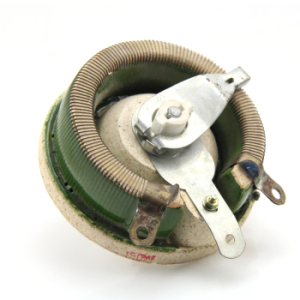

BC系列旋臂滑线式瓷盘变阻器产品概述

适用于电压不超过500伏的工业电气设备中作电压、电流调节和交直流发电机电压调整及直流电动机转速调节之用。变阻器采用康铜线或镍铬线作为电阻材料绕于圆形陶瓷器骨架上，除滑动接触面外用高温釉烧结固定绝缘，中心配以转轴带动刷握和电刷，以转轴带动电刷在电阻体上的滑动从而获得变化的电阻值。瓦蓝科技的可变电阻器可作为变阻器的两个连接（调节刷和单端轨道），变阻器分开启式及保护式二种，其保护式即变阻器加金属防护箱壳，并配以调节手轮。

BC系列旋臂滑线式瓷盘变阻器产品应用

1.  适用于低频交流或直流电气设备中作调节控制电压、电流或可调节的负载电阻等用，教育建模、仿真负载模拟、电源测试、电路负载、变频器、起重、制动、电力、船舶、小家电（搅拌机、搅拌器、风机、电动工具）、工业自动化等机电装备。

2.  马达控制器使用：作为变阻器或电位器来控制马达的速度，由此调整电流的流通量。

3.常用阻值如50W20R 50W50R 100W100R 200W200R 500W10R 500W100R等等。

4.具有分辨能力高、阻值变化范围广、耐热、耐湿、耐磨等特点，适合于机电设备中配套使用。电阻可以随便调节改变。可以多个串联、并联一起使用。

BC系列旋臂滑线式瓷盘变阻器技术规格

1.功率：25W-3000W; 常见阻值：5Ω-10KΩ，公差为K±10%，更小公差可特定

2.变阻器极限工作电压：1000V：绝缘电压 2500V

3.变阻器温升：25-100W的≤300K；≥150W 的 ≤350K

4.滑动行程：25-50W的280± 5 ° ； ≥100W的300± 5 °

5.阻律规律，线性偏差：在整个行程内，阻律变化成直线型规律，线性偏差不大于±10%

6.变阻器控制轴在不小于90%的行程内转动5000周，变阻器应无可见损伤

BC系列旋臂滑线式瓷盘变阻器尺寸图

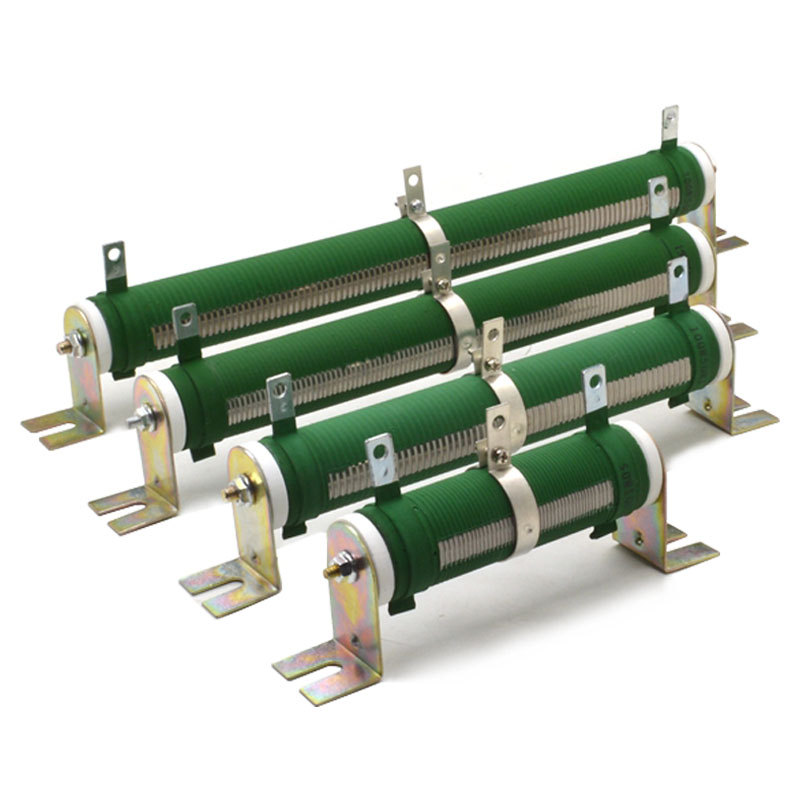

可调波纹电阻器

产品概述

RXHG-100W -T 以陶瓷管作为线绕电阻丝骨架，表面涂覆一层具有阻燃、耐高温特性的涂层漆，功率大，使用寿命长，阻值可根据客户需要调节，使用方便；产品广泛用于仪器仪表、机械、变频器能耗制动、模拟负荷试验、老化测试、各种电器设备和电子仪器的直流或交流作降压分流负载使用等等。

可调最大的应用阻值：

可调电阻或变阻器的可调阻值范围，从起始阻值（最小可调阻值）到最终阻值（最大可调阻值）；先决定最大可调阻值后，电阻线径及线绕的间距和长度就可以依据陶瓷管长度及管径来计算起始阻值。当调节可调电阻，从最终阻值（最大可调阻值）到起始阻值（最小可调阻值）时，电阻值将随功率递减而递减。

可调电阻的额定功率：

额定功率是指调到最终阻值（最大可调阻值）时，可持续应用到线绕电阻本身的最大功率，由最大可调阻值与额定电压决定，功率与电阻值成线性正比例。

注：-可调电阻的可调范围为可调阻值范围的10%到90%

-功率与电阻值成线性正比例

-于25℃空气流动下的额定功率仅适用于整个电阻在电路中

-将调整环设置在一个中间点时，减少的功率大约同比调整的距离

-如：将调整环调到全程的一半阻值时，功率也约递减了一半

以上内容含有本公司产品：大功率瓷盘圆盘可调电阻器、滑动变阻器、可调盘形电阻器、电力型可变线绕电阻器、可调波纹电阻器、瓷盘可变电阻、BC瓷盘可调电阻、BC瓷盘可调电阻2层（双层）、BC瓷盘可调电阻3层、滑动式变阻器、可调电阻、可变电阻
