EMI滤波器,EMC滤波器,噪声滤波器




EMI滤波器,EMC滤波器,噪声滤波器

多数电磁干扰滤波器必须使用共模电感器。由于共模电感器在很宽的频率范围内阻抗很高,所以可抑制高频开关电源产生的高频噪声。

电磁干扰的类型:电磁兼容指的是一个产品和其它产品共存于特定的电磁环境中,而不会引起其它产品或者自身性能下降或损坏的能力,它主要包括辐射性和抗扰性两个领域。电磁干扰主要有两种类型:
1.
辐射干扰:设备产生的电磁波通过空间传播,并对其他设备电路产生无用电压/电流的一种干扰方式。当两台设备间的距离与波长相比较长时,干扰以电磁波的形式传播。例如,在使用手机时,旁边的设备电脑显示器图像会出现抖动,这是因为手机工作时发出的信号通过空间以电磁场的形式传输到显示器内部。
2
传导干扰:一台设备产生的电压/电流变化通过电源线、信号线传导并影响其他设备的一种干扰方式。当设备与导线的长度比波长短时,传导干扰主要是通过电源线、控制线、信号线传输的共模干扰和差模干扰,还有不同设备使用公共电源或公共地线所产生的共阻抗干扰。电源线本来一般只是输送50Hz交流电,但是由于连接设备的电磁干扰,使电源线上的电流很不纯净。传导干扰很容易通过电源线进入设备中,使得设备出错甚至损坏,从而影响结果的正确性。减少传导干扰的方法有很多,诸如合理铺设地线,合理设计缓冲电路,减少电路杂散电容等,我们采用的主要且有效的方法就是在被干扰设备的电源线上安装电源滤波器,利用EMI滤波器衰减电网与开关电源对彼此的噪声干扰。

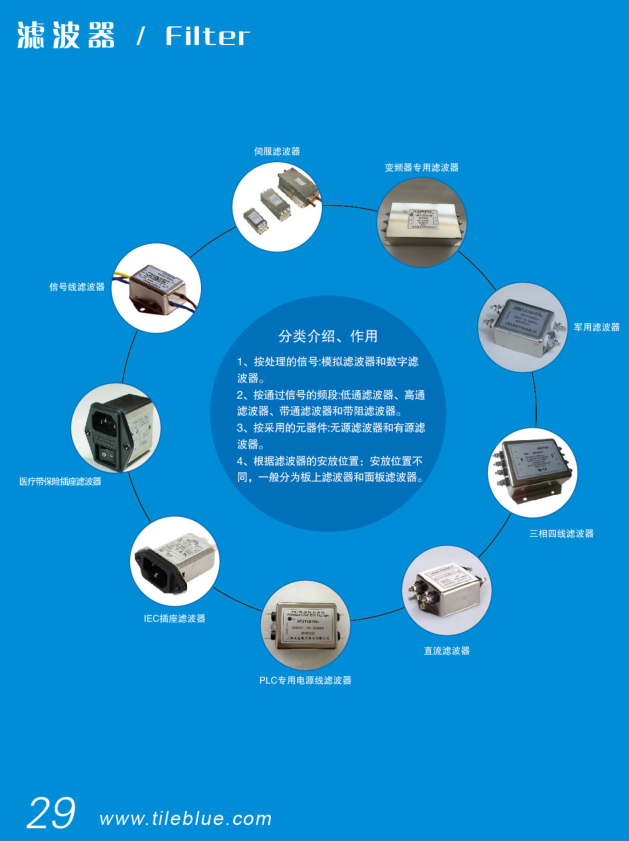

哪些设备需要用到电源滤波器呢?

伺服专用滤波器:能有效的抑制线对线、线对地之间的电磁干扰;用于降低伺服器EMC干扰,专用于伺服电机及相关工业自动化设备;高性价比。


数控设备专用滤波器:安全、可靠是一种通用的EMI滤波器;


变频器专用滤波器:此产品是基于变频器在工作时对电网及其他数字、电子设备产生干扰的频域特性专门设计;优异的插入损耗特性,可极大地改善变频器的干扰。有效滤除共模和差模噪声干扰。



IEC插座式滤波器:小型电子设备和电子测量仪器,音响设备,电脑、通讯设备、液晶电视、电动玩具,医疗设备、 有医疗带保险型;有插入型不同的出线连接方式



三相滤波器:变频器输入侧三相滤波器,输出侧滤波器,伺服三相滤波器,常用于变速驱动、伺服器、逆变和变频系统应用;工业设备自动化设备以及电梯、电源供应系统,UPS等三相电源;常规三相电机驱动



三相四线滤波器:三相带中线(零线)电源滤波器;适合于星形和三角形的电源网络,也可用于工业设备、数控精密机床、精密量测设备以及其它需四线的电源设备



电源线滤波器:单相工业设备,电源供应和控制系统,通信系统,电子设备和电子测量仪器,家电,单相电源,开关电源, PLC 控制器;医疗设备及医疗特别应用(低泄漏电流),瓦蓝科技的电源滤波器体积小,有线引式、插入式、螺栓式多种出线方式可供选择



直流滤波器、单相滤波器:良好的共模和差模干扰抑制能力,开关逆变类电源转换器;直流电源的EMC干扰抑制单相工业设备、控制系统,用于变频器,大多数数字设备(尤其是开关电源)可用来抑制连续或间隙性脉冲干扰;低频、高频滤波效果;专为抑制直流电源线的噪声



电源滤波器使用注意事项:

    (1)电源滤波器的插入损耗值应为电源线传导干扰发射最大值与电磁兼容性指标界限比值,适当增加一定余量。插入损耗包括共模插入损耗和差模插入损耗。

    (2)电源滤波器的抑制带宽与干扰频谱的匹配问题。设备的电源滤波器与屏蔽室滤波器不同,其抑制频谱相对较窄。一般500kHz200MHz有较高的干扰电平,这是需要抑制的频率范围,在这基础上向低端引伸到l0kHz,向高端引伸到500MHz

    滤波器抑制尖峰干扰也十分有效的,最窄的考核尖峰脉冲达15050ns左右,该脉冲频谱达几十兆赫,有时也能达到上百兆赫。

    (3)电源滤波器阻抗与负载阻抗应设计为失配。电源滤波器与一般滤波器不同之处是电源滤波器重视带外插入损耗(抑制度)。只有处于失配状态,带外插入损耗数值才能偏高,因此一般要求滤波器高输出阻抗配低阻抗负载,存在问题是负载阻抗经常是变化的,这对滤波器的使用效果带来一定问题,使用不当效果较差。

    (4)电源滤波器的负载能力问题。众所周知,电源滤波器性能指标测试时,一般定义为空载或50Ω负载,(实际情况是负载阻抗很小),使测试时滤波器处于良好状态,其性能指标都比实际应用偏高。考虑这种情况,实际应用时滤波器一般不满载使用。另一方面,从可靠性设计考虑,一般都要降额设计,降额因子为0.5左右,即最大工作负载为额定值的50%。对满载工作的滤波器,建议进行满载状态的高温工作试验,避免出现装机后的可靠性问题。

瓦蓝科技应用于各行各业设备用到产品:

风电变流器逆变器提供的产品有:变压器 电抗器 电阻器 加热器 单制动元 滤波器  Crowbar电阻器

光伏逆变器提供的产品有: 变压器    滤波电抗器  电阻器  加热器  滤波器

大型电船:电抗器 电阻器  滤波器   变压器

UPS:变压器 电抗器 电阻器

有源滤波器:变压器 电抗器 电阻器

无功补偿控制器:变压器 电抗器 电阻器 加热器

 感性负载  阻性负载:电抗器   电阻器

工业控制:变压器 电抗器 电阻器 加热器 制动单元 滤波器
