电阻器分类介绍



电阻

用电阻材料制成的、有一定结构形式、电阻器能在电路中起限制电流通过作用的二端电子元件阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。理想的电阻器是线性的,即通过电阻器的瞬时电流与外加瞬时电压成正比。一些特殊电阻器,如热敏电阻器、压敏电阻器和敏感元件,其电压与电流的关系是非线性的。电阻器是电子电路中应用数量最多的元件,通常按功率和阻值形成不同系列,供电路设计者选用。 电阻器在电路中主要用来调节和稳定电流与电压,可作为分流器分压器,也可作电路匹配负载。根据电路要求,还可用于放大电路的负反馈或正反馈、电压-电流转换、输入过载时的电压或电流保护元件,又可组成RC电路作为振荡、滤波、旁路、微分、积分和时间常数元件等。端电压与电流有确定函数关系,体现电能转化为其他形式能力的二端器件,用字母R来表示,单位为欧姆Ω。欧姆定律说,I=U/R,电阻元件的电阻值大小一般与温度,材料长度,还有横截面积有关,衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数。电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生内能。电阻在电路中通常起分压、分流的作用。表征电阻特性的主要参数有标称阻值及其允许偏差、额定功率负荷特性电阻温度系数等。

基本信息

  • 中文名称 电阻器

  • 外文名称 Resistor

  • 功  能      限制电流大小 限流元件

分类介绍

1、按选用:固定电阻器的选用有多种类型,选择哪一种材料和结构的电阻器,应根据应用电路的具体要求而定。高频电路应选用分布电感和分布电容小的非线绕电阻器,例如碳膜电阻器、金属电阻器和金属氧化膜电阻器,薄膜电阻器,厚膜电阻器,铝合金电阻器,防腐蚀镀膜电阻器等。高增益小信号放大电路应选用低噪声电阻器,例如金属膜电阻器、碳膜电阻器和线绕电阻器

2、按结构:小功率电阻器通常为封装在外壳中构成,而大功率的电阻器通常为绕线电阻器,通过将大电阻率的金属丝绕在瓷心上而制成。电阻器由电阻体、骨架和引出端三部分构成(实芯电阻器的电阻体与骨架合二为一),而决定阻值的只是电阻体。对于截面均匀的电阻体,电阻值为R=pl/s式中ρ为电阻材料的电阻率(欧·厘米);l为电阻体的长度(厘米);s为电阻体的截面积(平方厘米)。

3、按材料:a、线绕电阻器由电阻线绕成电阻器 用高阻合金线绕在绝缘骨架上制成,外面涂有耐热的釉绝缘层或绝缘漆。绕线电阻具有较低的温度系数,阻值精度高,稳定性好,耐热耐腐蚀,主要做精密大功率电阻使用,缺点是高频性能差,时间常数大。

b、碳合成电阻器由碳及合成塑胶压制成而成。

c碳膜电阻器在瓷管上镀上一层碳而成,将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低,是目前应用最广泛的电阻器。

d、金属膜电阻器在瓷管上镀上一层金属而成,用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高,稳定性好,噪声,温度系数小。在仪器仪表及通讯设备中大量采用。

e、金属氧化膜电阻器在瓷管上镀上一层氧化锡而成,在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物,所以高温下稳定,耐热冲击,负载能力强 按用途分,有通用、精密、高频、高压、高阻、大功率和电阻网络等。

基本原理

允许偏差 所选电阻器的电阻值应接近应用电路中计算值的一个标称值,应优先选用标准系列的电阻器。实际阻值与标称阻值间允许的最大偏差,以百分比表示。常用的有±5%、±10%、±20%,精密的小于±1%,高精密的可达0.001%。精度由允许偏差和不可逆阻值变化二者决定。

如果一个电阻器的电阻值接近零欧姆(例如,两个点之间的大截面导线),则该电阻器对电流没有阻碍作用,并联这种电阻器的回路被短路,电流无限大。如果一个电阻器具有无限大的或很大的电阻,则串接该电阻器的回路可看作开路,电流为零。工业中常用的电阻器介于两种极端情况之间,它具有一定的电阻,可通过一定的电流,但电流不像短路时那样大。电阻器的限流作用类似于接在两根大直径管子之间的小直径管子限制水流量的作用。电阻,英文名resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸材料温度有关。欧姆定律说,I=U/R,那么R=U/I,电阻的基本单位是欧姆,用希腊字母"Ω"表示,有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。电阻的主要职能就是阻碍电流流过。事实上,"电阻"说的是一种性质,而通常在电子产品中所指的电阻,是指电阻器这样一种元件。欧姆常简称为欧。表示电阻阻值的常用单位还有千欧(kΩ),兆欧(MΩ),毫欧(m Ω)。

额定功率 电阻器在额定温度(最高环境温度)tR下连续工作所允许耗散的最大功率。对每种电阻器同时还规定最高工作电压,即当阻值较高时即使并未达到额定功率,也不能超过最高工作电压使用。

电阻器额定功率的识别:电阻器的额定功率指电阻器在直流或交流电路中,长期连续工作所允许消耗的最大功率。负荷特性 当工作环境温度低于tR时,电阻器也不能超过其额定功率使用,当超过tR时,必须降低负荷功率。对每种电阻器都有规定的负荷特性。此外,在低气压下负荷允许相应降低。在脉冲负荷下,脉冲平均功率远低于额定功率,一般另有规定。

电阻温度系数 在规定的环境温度范围内,温度每改变1℃时阻值的平均相对变化,用ppm/℃表示。 除了以上几种参数外,还有非线性(电流与所加电压特性偏离线性关系的程度)、电压系数(所加电压每改变、伏阻值的相对变化率)、电流噪声(电阻体内因电流流动所产生的噪声电势的有效值与测试电压之比,用电流噪声指数来表示)、高频特性(由于电阻体内在分布电容和分布电感的影响,使阻值随工作频率增高而下降的关系曲线、长期稳定性(电阻器在长期使用或贮存过程中受环境条件的影响阻值发生不可逆变化的过程)等技术指标。

按伏安特性分类

对大多数导体来说,在一定的温度下,其电阻几乎维持不变而为一定值,这类电阻称为线性电阻。有些材料的电阻明显地随着电流(或电压)而变化,其伏-安特性是一条曲线,这类电阻称为非线性电阻。非线性电阻在某一给定的电压(或电流)作用下,电压与电流的比值为在该工作点下的静态电阻,伏-安特性曲线上的斜率为动态电阻。表达非线性电阻特性的方式比较复杂,但这些非线性关系在电子电路中得到了广泛的应用。

电阻器选用的基本原则:

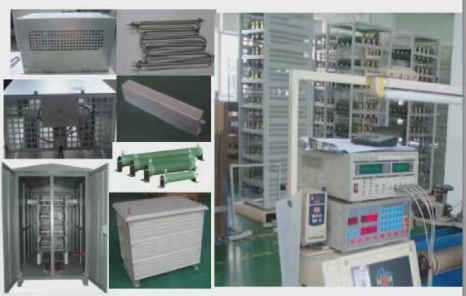

瓦蓝科技具备功能优势、质量优势、效率优势、功能价格比优势、服务优势电阻器生产商。

电阻在使用前要进行检查,检查其性能好坏就是测量实际阻值与标称值是否相符,误差是否在允许范围之内。方法就是用万用表的电阻档进行测量。电阻器测量时要注意两点

1、要根据被测电阻值确定量程,使指针指示在刻度线的中间一段,这样便于观察。

2、确定电阻档量程后,要进行调零,方法是两表笔短路(直接相 碰),调节"调零"电器使指针准确的指在Ω刻度线的"0"上,然后再测电阻的阻值。另外,还要注意人手不要碰电阻两端或接触表笔的金属部分。否则会引起测试误差。

用万用表测出的电阻值接近标称值。就可以认为基本上质量是好的,如果相差太多或根本不通,就是坏的。

1、外观检查

对于固定电阻首先查看标志清晰,保护漆完好,无烧焦,无伤痕,无裂痕,无腐蚀,电阻体与引脚紧密接触等。对于电位器还应检查转轴灵活,松紧适当,手感舒适。有开关的要检查开关动作是否正常。

2、万用表检测

固定电阻的检测

用万用表的电阻挡对电阻进行测量,对于测量不同阻值的电阻选择万用表的不同倍乘挡。对于指针式万用表,由于电阻挡的示数是非线性的,阻值越大,示数越密,所以选择合适的量程,应使表针偏转角大些,指示于1/3~2/3满量程,读数更为准确。若测得阻值超过该电阻的误差范围、阻值无限大、阻值为0或阻值不稳,说明该电阻器已坏。

在测量中注意拿电阻的手不要与电阻器的两个引脚相接触,这样会使手所呈现的电阻与被测电阻并联,影响测量准确。另外,不能带电情况下用万用表电阻挡检测电路中电阻器的阻值。在线检测应首先断电,再将电阻从电路中断开出来,然后进行测量。

保险丝电阻和敏感电阻的检测

保险丝电阻一般阻值只有几到几十欧,若测得阻值为无限大,则已熔断。也可在线检测保险丝电阻的好坏,分别测量其两端对地电压,若一端为电源电压,一端电压为0伏,保险丝电阻已熔断。

敏感电阻种类较多,以热敏电阻为例,又分正温度系数和负温度系数热敏电阻。对于正温度系(PTC)热敏电阻,在常温下一般阻值不大,在测量中用烧热的电烙铁靠近电阻,这时阻值应明显增大,说明该电阻正常,若无变化说明元件损坏,负温度系热敏电阻则相反。

光敏电阻在无光照(用手或物遮住光)的情况下万用表测得阻值大,有光照表针指示电阻值有明显减小。若无变化,则元件损坏。

可变电阻和电位器的检测

首先测量两固定端之间电阻值是否正常,若为无限大或为零欧,或与标称相差较大,超过误差允许范围,都说明已损坏;电阻体阻值正常,再将万用表一只表笔接电位器滑动端,另一只表笔接电位器(可调电阻)的任一固定端,缓慢旋动轴柄,观察表针是否平稳变化,当从一端旋向另一端时,阻值从零欧变化到标称值(或相反),并且无跳变或抖动等现象,则说明电位器正常,若在旋转的过程中有跳变或抖动现象,说明滑动点现电阻体接触不良。

3、用电桥测量电阻

如果要求精确测量电阻器的阻值,可通过电桥(数字式)进行测试。将电阻插入电桥元件测量端,选择合适的量程,即可从显示器上读出电阻器的阻值。例如,用电阻丝自制电阻或对固定电阻器进行处理来获得某一较为精确的电阻值时,就必须用电桥测量自制电阻的阻值。
